Ремонт дворников фар W124

Опубликовано: 27.08.2018

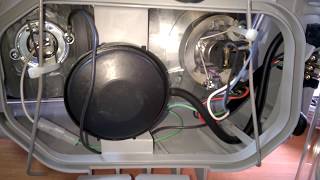

Фары Mersedes 124 LPME03

Причиной беды является вода, которая рано или поздно проникает по валу привода щетки через жиденький прохудившийся (треснувший )сальник. От полного сгорания всего спасает реле. Полезно также знать, что дворники работают только при включении габаритов.

Для разборки снять фару(ы). Даже если один из двух дворников работает, то и его следует перебрать.

Снять щетку, реснички, поворотник, отсоединить проводку и вакуум.

Вскрытие производить с помощью 2 тонких отверток постепенно отгибая защелки по периметру. НЕ СЛОМАТЬ! если не вылилось полстакана воды, вам скорее повезло.

Запомнив расположение деталей разобрать изделие для очистки от грязи, ржавчины и старой смазки. Вынуть шестерни и вал. Промыть в бензине. ВАЖНО! Неправильное расположение ведущей шестерни рейки может привести к тому, что, после сборки щетка будет останавливаться в вертикальном положении.

Поддев шилом с торца, вынуть эл.двиг. привода и «таблетку» термосопротивления. Корпус с группой контактов промыть бензином, все детали просушить воздухом.

Осмотреть двигатель мерседес бенц на предмет вращения и попадания воды внутрь. Вал должен вращаться пальцами. Если нет, ротор заклинен ржавчиной. Вскрываем, отогнув шилом 2 стопора на корпусе . очистить детали , собрать. Подать напряжение 12В. Работает? Ура!

Проверить(прозвонить тестером) эл. схему изделия. Оная нанесена на корпусе в виде наклейки. Кроме привода щетки, дворник управляет работой собственной помпы подачи воды. В цепи питания +12В (красный провод) есть защитный диод. Расположен снаружи корпуса, в ячейке, залит компаундом

Если не «звонится», компаунд расковырять острым предметом (НЕ ПОВРЕДИТЕ ПРОВОДКУ!), диод (4004, 1А.) заменить. Ячейку аккуратно залить расплавленной в жестяной банке канифолью, будет как новая.

Установить двигатель мерседес бенц, ( НЕ ПЕРЕВЕРНУТЬ ПРИ ЭТОМ НА 180 ГРАД)таблетку. подав напряжение +красный, -коричн., проверить работу. Ура!

Перед сборкой механики проверить, как вращаются шестерни на своих местах. При отсутствии вращения от руки или чересчур тугом (Причина явления не ясна. но лечится) доработать посадочные поверхности шестерен мелкой шкуркой. Собрать, нанося на детали консистентную смазку. Лично я использовал что под руку попалось (Литол 24) пока работает. Не забудьте плотно набить втулку вала. Собрав все , кроме крышки, вновь проверить работу, придерживая пластину пальцем. Обороты двигателя через несколько сек будут ниже, это нормально. ВАЛ ПРИВОДА должен останавливаться после вращения ПО ЧАСОВОЙ стрелке- для ПРАВОГО дворника и ПРОТИВ для левого.

При несоответствии, изменить положение ведущей шестерни рейки. Все Нормально?

Установить крышку используя, тиски и легкий молоток Снова проверьте работу. При подключении к штатной колодке должна заработать помпа омывателя. Перед установкой следует позаботиться об усилении сальника и доп.защите от воды.Искать новый даже не пытался. Подходящий не нашел.

Потому: Набив старый смазкой, поставил его, сверху прижал отрезком шланга (10 мм длиной) плотно посаженого на вал. Далее на валу несколько водоотталкивающих резиновых шайб большого диаметра.<Здесь место для > творчества>. Дополнительно, на верхнюю кромку «реснички» разрезал вдоль и надел тонкую (6мм) прозрачную трубку — хромпик. Именно через щель между стеклом и ресничкой вода попадает на дворник.

Можно собирать. НО! Пользуясь снятыми фарами, НАСТОЯТЕЛЬНО РЕКОМЕНДУЮ снять стекла фар, отогнув защелки. ЛЕГКИМИ ДВИЖЕНИЯМИ

ПРОТЕРЕТЬ многолетнюю ПЫЛЬ с РЕФЛЕКТОРОВ мягкой ветошью, можно использовать средства для очистки стекол. Тоже самое для внутренней поверхности стекла. Фары БУДУТ СВЕТИТЬ ЛУЧШЕ.

Отрегулируйте положение фары и направление пучка. (рекомендую обращаться к специалистам)

Светлой дороги и счастливого пути!
